普通型玻璃轉子流量計的流量范圍和安裝尺寸
玻璃轉子流量計主要用于化工、石油、輕工、醫藥、化肥、化纖、食品、染料、環保及科學研究等各個部門中,用來測量單相非脈動液體或氣體的瞬時流量。直接顯示,結構簡單,使用方便,價格低廉。
根據用戶要求,測量錐管有高硼硅質玻璃、聚砜、有機玻璃、聚碳酸酯等多種材料??筛綆щ娦盘?hào)輸出的上下限報警功能選擇。
流量計的結構及外形可為用戶特定設計與制造。
普通型:LZB-( );耐腐型:LZB-( )F
玻璃轉子流量計流量規格表:
通徑mm |
型 號 | 流量范圍 | 精度 | 耐壓 | 允許被測介 |
備注 | ||
液體 | 氣體 | 溫度℃ | 壓力MPa | |||||
2 | LZB-2 | 0.4-4 0.6-6 1-10 | 6-60 10-100 16-160 25-250 ml/min | 4 |
≤0.4 |
-20~+120℃ |
≤0.25 | 氫氧氮?dú)饩蓪?shí)測 |
3 | LZB-3 | 2.5-25 4-40 6-60 10-100 ml/min | 40-400 60-600 100-1000 160-1600 ml/min | 2.5 | ||||
4 | LZB-4 | 1-10 1.6-16 2.5-25 L/h | 16-160 25-250 40-400 L/h |
2.5 |
≤1.5 |
≤1 | ||
6 | LZB-6 | 2.5-25 4-40 6-60 L/h | 40-400 60-600 | |||||
10 | LZB-10 | 6-60 10-100 16-160 L/h | 100-1000 160-1600 250-2500 L/h | |||||
15 | LZB-15 | 16-160 25-250 40-400 L/h | 0.25-2.5 0.4-4 0.6-6 m3/h |
1.5 |
≤0.9 |
≤0.6 |
均可帶導桿 | |
25 | LZB-25 | 40-400 60-600 100-1000 m3/h | 1-10 1.6-16 2.5-25 m3/h | |||||
40 | LZB-40 | 0.16-1.6 0.25-2.5 m3/h | 4-40 6-60 m3/h |
≤0.6 |
≤0.4 | |||
50 | LZB-50 | 0.4-4 0.6-6 m3/h | 10-100 16-160 m3/h | |||||
80 | LZB-80 | 1-10 1.6-16 m3/h | 50-250 80-400 m3/h | |||||
100 | LZB-100 | 5-25 8-40 m3/h | 120-600 200-1000 m3/h |

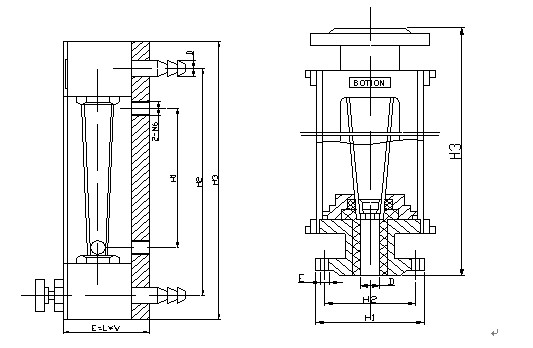

玻璃轉子流量計尺寸規格表
公稱通徑 mm |
型式 | 尺寸 | 備注 | ||||
H1 | H2 | H3 | D | E=L*W | 管連接 | ||
2 | A | 170 | 192 | 210 | 8 | 29×24 | |
B | 110 | 132 | 150 | 8 | 29×24 | ||
C | 80 | 102 | 120 | 8 | 29×24 | ||
3 | A | 170 | 192 | 210 | 8 | 29×24 | |
B | 110 | 132 | 150 | 8 | 29×24 | ||
C | 80 | 102 | 120 | 8 | 29×24 | ||
4 | 178 | 204 | 230 | 10 | 43×33 | ||
6 | 178 | 204 | 230 | 10 | 43×33 | ||
10 | 178 | 208 | 244 | 12 | 48×40 | ||
15 | Φ95 | Φ65 | 470 | Φ15 | 4-Φ14 |
法蘭連 | |
