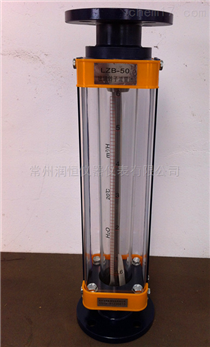

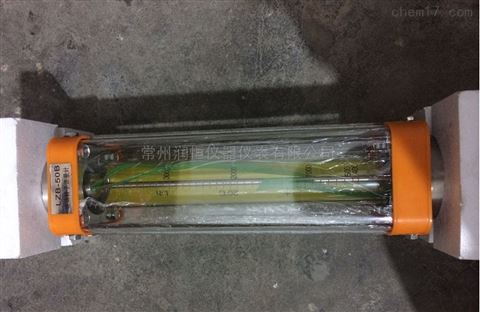

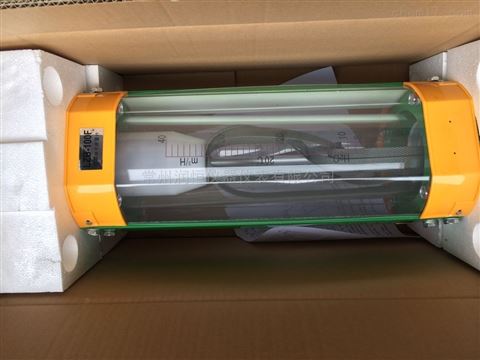

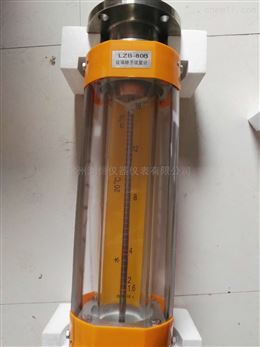

- 產品名稱：LZB-100玻璃轉子流量計
- 訂購熱線：0519-85718767
- 產品型號： LZB-100
廠商性質： 生產商
所在地： 常州市?
產品參考價：￥850
- 立即咨詢
| 品牌 | 自營品牌 | 價格區間 | 面議 |
|---|
| 產品種類 | 轉子 | 介質分類 | 氣體 |
|---|
| 產地類別 | 國產 | |
|
|---|
LZB-100玻璃轉子流量計可廣泛用于微量檢測分析，化工，環保，醫療，輕工，食品，科研等部門，可為各種分析儀器環保，醫療設備及其他科學實驗裝置配套。流量計測量單相非脈動流（液體或氣體）的流量，具有調節靈敏，結構輕巧，外觀美觀，安裝簡單，維修方便等特點。
LZB/LZJ系列玻璃轉子流量計外形結構安裝尺寸
LZB/LZJ系列玻璃轉子流量計廣泛應用于化工、石油、輕工、醫 藥、環保、食品及計量測試、科學研究等部門，測量單相非脈動流體 (液體或氣體)的流量。
LZB/()F/LZJ-()F系列耐腐玻璃浮子流量計有較強的耐腐性能， 可檢測酸、堿、氧 化劑和其它腐蝕性的氣體或液體的流量，適用于化工、制藥、造紙、污水處理等行業。 |
|
| 玻璃轉子流量計外形及安裝尺寸 |
|
| | 單位：mm |
|
| | 通徑DN | A | B | C | D | E | 連接 形式 | | 4 | 178 | 204 | 230 | Φ10 | 38.5×33(正面) | 軟管 | | 6 | 178 | 204 | 230 | Φ10 | 42×33(正面) | 軟管 | | 10 | 178 | 208 | 244 | Φ12 | 45×40(正面) | 軟管 | | 15 | Φ95 | Φ65 | 470 | Φ15 | 4-Φ14 | 法蘭 | | 25 | Φ115 | Φ85 | 470 | Φ25 | 4-Φ14 | 法蘭 | | 40 | Φ145 | Φ110 | 570 | Φ40 | 4-Φ18 | 法蘭 | | 50 | Φ160 | Φ125 | 570 | Φ50 | 4-Φ18 | 法蘭 | | 80 | Φ185 | Φ150 | 660 | Φ80 | 4-Φ18 | 法蘭 | | 100 | Φ205 | Φ170 | 660 | Φ100 | 4-Φ18 | 法蘭 | | 125 | Φ245 | Φ210 | 660 | Φ125 | 8-Φ18 | 法蘭 | | 150 | Φ280 | Φ240 | 660 | Φ150 | 8-Φ22 | 法蘭 |
| | 注：法蘭標準GB/T9119-2000 | | DN(15～50),DN(125～150) PN1.0MPa | | DN(80～100) PN0.6MPa |
|
| 玻璃轉子流量計原理與結構 | 玻璃浮子流量計主要由一根自下而上擴大的錐 形玻管和一只隨流體流量大小上下移動的 浮子組成（圖3）。流體自下而上流經錐 管時，流體動能在浮子上產生的升力S和 流體的浮力A使浮子上升，當升力S與浮力 A之和等于浮子自身重力G時，浮子處于平 衡，穩定在某一高度位置上，錐管上的刻 度指示流體的流量值。
流量計中浮子讀數位置按圖2所示: |
|
|
| |
| | LZB/LZB-()F玻璃浮子流量計的錐管為光滑內壁管(見圖4)，通徑 D N 1 5 以上的流量計，浮子通過導桿上下移動，保持穩定； LZJ/LZJ-()F流量計錐管內壁有三條導向凸筋，使浮子保持穩定 (見圖5)。通徑DN10以下的流量計采用軟管連接，配有針形流量 調節閥；通徑DN15以上流量計采用法蘭連接。 |
|
|
|
| 玻璃轉子流量計接觸測量流體的零部件材質 | | 零部件 | 型 號 | LZB-4、6、10
LZB-4F | LZJ-6、10
LZJ-6F、10F | LZB-15
25、40 | LZJ-15、25
40、50(F) | LZB-50
80、100 | LZB-80
100(F) | | 浮 子 | 1Cr18Ni9Ti
不銹鋼Φ | 瑪 瑙 | 1Cr18Ni9Ti
不銹鋼 | 外包氟塑料 | 1Cr18Ni9Ti
不銹鋼 | 外包氟塑料 | | 基 座 | HPb59-1
黃銅 | 1Cr18Ni9Ti
不銹鋼 | 鑄鐵內襯 聚丙烯塑料 | 鑄鐵內襯 氟塑料* | 鑄鐵內涂 防腐漆 | 鑄鐵內襯 氟塑料* | | 止 檔 | 聚丙烯塑料 | 氟塑料 | 聚丙烯塑料 | 氟塑料 | 鑄 鐵 | 氟塑料 | | 密封圈及墊片 | 丁請橡膠 | 氟橡膠 | 丁情橡膠 | 氟橡膠 | 丁請橡膠 | 氟橡膠 | | 導 桿 |
| 1Cr18Ni9Ti
不銹鋼 |
| 1Cr18Ni9Ti
不銹鋼 | 外包氟塑料 |
| | 注：如介質是有機溶劑，訂貨時請注明。 |
|
|
| 玻璃轉子流量計型號規格及技術參數 | | 通徑 DN (mm) | 型Φ 號 | 測量范圍 | 錐管 長度 (mm) | 準確度等級 | 允許被測流體狀態 | | 水，20℃ | 空ΦΦ 氣 20℃,101325Pa | LZB/LZJ | LZB-()F
LZJ-()F | 溫度(℃) | 壓力
(MPa) | | 4 | LZB-4
LZB-4F | (1～10)L/h
(1.6～16)L/h
(2.5～25)L/h | (16～160)L/h
(25～250)L/h
(40～400)L/h | 160 | 2.5 | 4 | -20～+120 | ≤1 | | 6 | LZB-6
LZJ-6
LZJ-6F | (2.5～25)L/h
(4～40)L/h
(6～60)L/h | (40～400)L/h
(60～600)L/h
(100～1000)L/h | 2.5 | | 10 | LZB-10
LZJ-10
LZJ-10F | (6～60)L/h
(10～100)L/h
(16～160)L/h | (100～1000)L/h
(160～1600)L/h
(250～2500)L/h | | 15 | LZB-15
LZJ-15F | (16～160)L/h
(25～250)L/h
(40～400)L/h | (0.25～2.5)m3/h
(0.4～4)m3/h
(0.6～6)m3/h |
