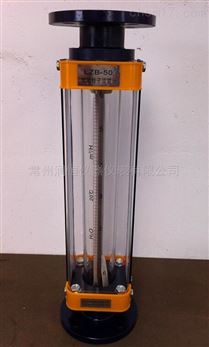

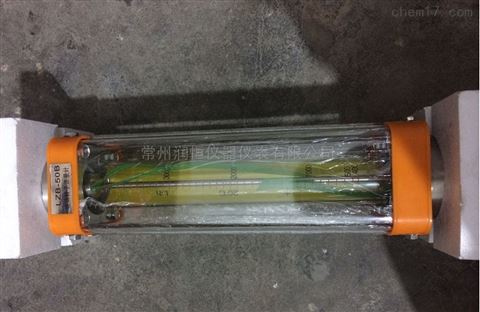

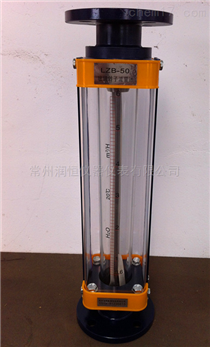

LZB-50玻璃轉子流量計

  • 產品名稱:LZB-50玻璃轉子流量計
  • 訂購熱線:0519-85718767
  • 產品型號: LZB-50 廠商性質: 生產商 所在地: 常州市 產品參考價:¥280
  • 立即咨詢
品牌自營品牌價格區間面議
產品種類轉子介質分類氣體
產地類別國產

LZB-50玻璃轉子流量計可廣泛用于微量檢測分析,化工,環保,醫療,輕工,食品,科研等部門,可為各種分析儀器環保,醫療設備及其他科學實驗裝置配套。流量計測量單相非脈動流(液體或氣體)的流量,具有調節靈敏,結構輕巧,外觀美觀,安裝簡單,維修方便等特點。

LZB/LZJ系列玻璃轉子流量計外形結構安裝尺寸



        LZB/LZJ系列玻璃轉子流量計廣泛應用于化工、石油、輕工、醫 藥、環保、食品及計量測試、科學研究等部門,測量單相非脈動流體 (液體或氣體)的流量。
        LZB/()F/LZJ-()F系列耐腐玻璃浮子流量計有較強的耐腐性能, 可檢測酸、堿、氧 化劑和其它腐蝕性的氣體或液體的流量,適用于化工、制藥、造紙、污水處理等行業。

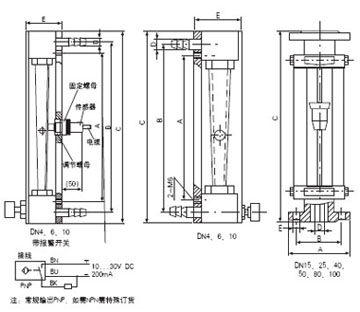

玻璃轉子流量計外形及安裝尺寸

單位:mm

通徑DNA

B

C

D

E

連接 形式
4178204230Φ1038.5×33(正面)軟管
6178204230Φ1042×33(正面)軟管
10178208244Φ1245×40(正面)軟管
15Φ95Φ65470Φ154-Φ14法蘭
25Φ115Φ85470Φ254-Φ14法蘭
40Φ145Φ110570Φ404-Φ18法蘭
50Φ160Φ125570Φ504-Φ18法蘭
80Φ185Φ150660Φ804-Φ18法蘭
100Φ205Φ170660Φ1004-Φ18法蘭
125Φ245Φ210660Φ1258-Φ18法蘭
150Φ280Φ240660Φ1508-Φ22法蘭
注:法蘭標準GB/T9119-2000
DN(15~50),DN(125~150) PN1.0MPa
DN(80~100) PN0.6MPa
玻璃轉子流量計原理與結構

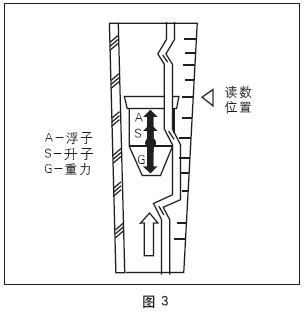

     玻璃浮子流量計主要由一根自下而上擴大的錐 形玻管和一只隨流體流量大小上下移動的 浮子組成(圖3)。流體自下而上流經錐 管時,流體動能在浮子上產生的升力S和 流體的浮力A使浮子上升,當升力S與浮力 A之和等于浮子自身重力G時,浮子處于平 衡,穩定在某一高度位置上,錐管上的刻 度指示流體的流量值。

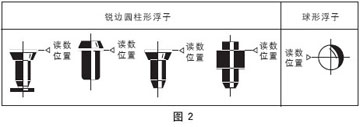

流量計中浮子讀數位置按圖2所示:

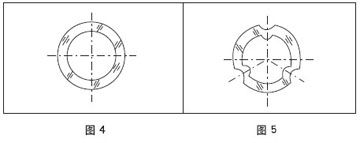

    LZB/LZB-()F玻璃浮子流量計的錐管為光滑內壁管(見圖4),通徑 D N 1 5 以上的流量計,浮子通過導桿上下移動,保持穩定; LZJ/LZJ-()F流量計錐管內壁有三條導向凸筋,使浮子保持穩定 (見圖5)。通徑DN10以下的流量計采用軟管連接,配有針形流量 調節閥;通徑DN15以上流量計采用法蘭連接。

玻璃轉子流量計接觸測量流體的零部件材質
零部件

型 號

LZB-4、6、10
LZB-4F
LZJ-6、10
LZJ-6F、10F
LZB-15
25、40
LZJ-15、25
40、50(F)
LZB-50
80、100
LZB-80
100(F)
浮 子1Cr18Ni9Ti
不銹鋼Φ
瑪 瑙1Cr18Ni9Ti
不銹鋼
外包氟塑料1Cr18Ni9Ti
不銹鋼
外包氟塑料
基 座HPb59-1
黃銅
1Cr18Ni9Ti
不銹鋼
鑄鐵內襯 聚丙烯塑料鑄鐵內襯 氟塑料*鑄鐵內涂 防腐漆鑄鐵內襯 氟塑料*
止 檔聚丙烯塑料氟塑料聚丙烯塑料氟塑料鑄 鐵氟塑料
密封圈及墊片丁請橡膠氟橡膠丁情橡膠氟橡膠丁請橡膠氟橡膠
導 桿
1Cr18Ni9Ti
不銹鋼

1Cr18Ni9Ti
不銹鋼
外包氟塑料
注:如介質是有機溶劑,訂貨時請注明。

  • 玻璃轉子流量計型號規格及技術參數
    <ul id="ksi00"></ul>
    <kbd id="ksi00"></kbd>
    <ul id="ksi00"><pre id="ksi00"></pre></ul>
      通徑 DN (mm)型Φ 號測量范圍錐管 長度 (mm)準確度等級允許被測流體狀態
      水,20℃空ΦΦ 氣 20℃,101325PaLZB/LZJLZB-()F
      LZJ-()F
      溫度(℃)壓力
      (MPa)
      4LZB-4
      LZB-4F
      (1~10)L/h
      (1.6~16)L/h
      (2.5~25)L/h

      (16~160)L/h
      (25~250)L/h
      (40~400)L/h

      1602.54-20~+120≤1
      6LZB-6
      LZJ-6
      LZJ-6F
      (2.5~25)L/h
      (4~40)L/h
      (6~60)L/h
      (40~400)L/h
      (60~600)L/h
      (100~1000)L/h
      2.5
      10LZB-10
      LZJ-10
      LZJ-10F
      (6~60)L/h
      (10~100)L/h
      (16~160)L/h

      (100~1000)L/h
      (160~1600)L/h
      (250~2500)L/h

      15LZB-15
      LZJ-15F

      (16~160)L/h
      (25~250)L/h
      (40~400)L/h

      (0.25~2.5)m3/h
      (0.4~4)m3/h
      (0.6~6)m3/h
